Progettazione Termo-Fluidodinamica Camme motore a 4 tempi - by NT-Project

Progettazione Camme
Le camme sono il cuore del motore a 4 tempi e ne definiscono le caratteristiche e le prestazioni. Nella preparazione e nello sviluppo del motore la modifica delle camme è uno dei principali interventi, NT-Project grazie alla propria tecnologia offre un supporto completo a costruttori, preparatori e team per lo studio e la progettazione delle camme. Infatti è in grado di offrire servizi mirati alle necessità del cliente, dal solo studio cinematico della camma, a quello dinamico, sino a quello completo fluidodinamico e meccanico.
PRESENTAZIONE CINEMATICA DINAMICA FLUIDODINAMICA INFORMAZIONI
ANALISI MOTORE
CAMME
IMPIANTO di SCARICO
SISTEMA di ASPIRAZIONE
SILENZIATORE
PROGETTAZIONE MECCANICA
VARIE


Progettazione Dinamica Camme

Il servizio di progettazione dinamica delle camme, unisce a quanto visto per la progettazione cinematica, anche la verifica del funzionamento dinamico del sistema di distribuzione. Infatti in base alla legge d'alzata, alle caratteristiche del sistema (peso e inerzia degli elementi di distribuzione), e a quelle delle molle, NT-Project grazie alla propria esperienza e ad i propri software verifica se vi sono condizioni di sfarfallamento nei regimi di funzionamento del motore. In tal modo vengono modificate le leggi d'alzata per rispettare i carichi delle molle iniziali, oppure si possono studiare le caratteristiche che devono avere le molle da abbinare alle nuove camme progettate.

Questo servizio risulta fondamentale per preparatori, team e  tutti coloro che durante lo sviluppo di un motore, grazie alla propria esperienza, o a prove al banco, individuano nuove fasature migliorative, o vogliono aumentare l'alzata massima, e hanno quindi la necessità di un progetto di camme che traduca le loro idee nella maniera ottimale!
DATI NECESSARI
(compila se vuoi avere un preventivo specifico)
aspirazione
ANTICIPO D'APERTURA [°mot]
RITARDO DI CHIUSURA [°mot]
GIOCO DI MISURAZIONE [mm]
ALZATA MASSIMA [mm]
GIOCO DI MISURAZIONE [mm]
GIOCO DI FUNZIONAMENTO [mm]
ALZATA PMS [mm]
GIOCO DI MISURAZIONE [mm]
TIPO DI DISTRIBUZIONE
DIAMETRO CAMMA [mm]

GEOMETRIA DISTRIBUZIONE
A
B
C
D
E
F
G
H
PESO DISTRIBUZIONE

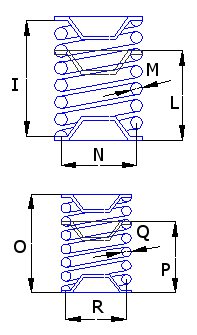

DATI MOLLA ESTERNA DATI MOLLA INTERNA (se presente)
I
O
L
P
M
Q
N
R





scarico
ANTICIPO D'APERTURA [°mot]
RITARDO DI CHIUSURA [°mot]
GIOCO DI MISURAZIONE [mm]
ALZATA MASSIMA [mm]
GIOCO DI MISURAZIONE [mm]
GIOCO DI FUNZIONAMENTO [mm]
ALZATA PMS [mm]
GIOCO DI MISURAZIONE [mm]
TIPO DI DISTRIBUZIONE
DIAMETRO CAMMA [mm]

DATI DISTRIBUZIONE
A
B
C
D
E
F
G
H
PESO DISTRIBUZIONE

DATI MOLLA ESTERNA DATI MOLLA INTERNA (se presente)
I
O
L
P
M
Q
N
R





NOME
COGNOME
EMAIL
TELEFONO
SETTORE

INFORMAZIONI AGGIUNTIVE
RICHIESTA PREVENTIVO


privacy
RISULTATI

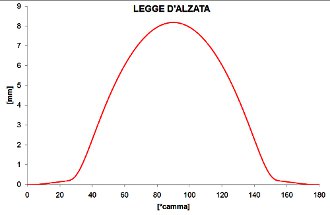

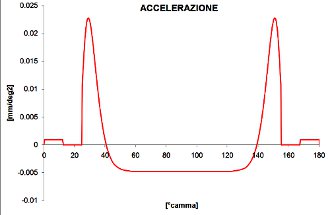

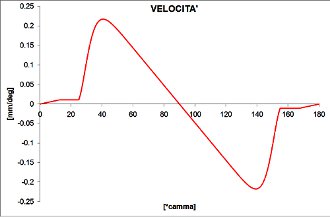

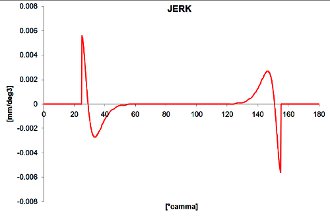

Sulla base delle specifiche di fasature e alzata massima che il cliente ci fornisce, andiamo a studiare le leggi d'alzata più adeguate per massimizzare il riempimento del motore.
Progettazione dinamica e cinematica camme per motori racing e di produzione - by NT-Project Progettazione dinamica e cinematica camme per motori racing e di produzione - by NT-Project
Progettazione dinamica e cinematica camme per motori racing e di produzione - by NT-Project Progettazione dinamica e cinematica camme per motori racing e di produzione - by NT-Project

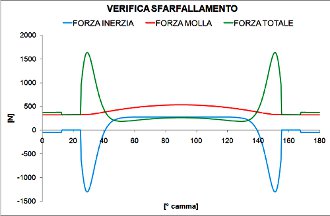

Individuate le leggi d'alzata, sulla base delle caratteristiche del sistema di distribuzione, del regime di rotazione massimo e dei carichi delle molle, effettuiamo il calcolo delle forze in gioco e verifichiamo le sollecitazioni a cui è sottoposto il sistema in modo tale da poter affinare le leggi d'alzata per garantire le condizioni di affidabilità necessarie.
Progettazione dinamica e cinematica camme per motori racing e di produzione - by NT-Project Progettazione dinamica e cinematica camme per motori racing e di produzione - by NT-Project
Progettazione dinamica e cinematica camme per motori racing e di produzione - by NT-Project Progettazione dinamica e cinematica camme per motori racing e di produzione - by NT-Project

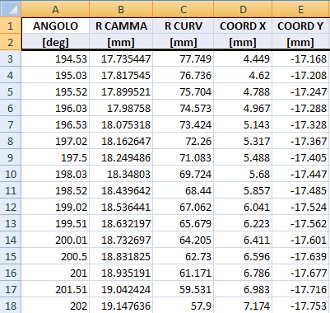

Infine vengono calcolati i nuovi profili delle camme di aspirazione e scarico che vengono forniti al cliente sia in formato numerico in coordinate cartesiane e polari, sia in un disegno CAD. Grazie a questi dati e disegni il cliente potrà procedere alla realizzazione dei nuovi lobi senza alcuna difficoltà

studio camme - progettazione camme - camme racing - camme da competizione - alberi a camme racing
