Progettazione Termo-Fluidodinamica Camme motore a 4 tempi - by NT-Project

Progettazione Camme
Le camme sono il cuore del motore a 4 tempi e ne definiscono le caratteristiche e le prestazioni. Nella preparazione e nello sviluppo del motore la modifica delle camme è uno dei principali interventi, NT-Project grazie alla propria tecnologia offre un supporto completo a costruttori, preparatori e team per lo studio e la progettazione delle camme. Infatti è in grado di offrire servizi mirati alle necessità del cliente, dal solo studio cinematico della camma, a quello dinamico, sino a quello completo fluidodinamico e meccanico.
PRESENTAZIONE CINEMATICA DINAMICA FLUIDODINAMICA INFORMAZIONI
ANALISI MOTORE
CAMME
IMPIANTO di SCARICO
SISTEMA di ASPIRAZIONE
SILENZIATORE
PROGETTAZIONE MECCANICA
VARIE


Progettazione Fluidodinamica Camme

Grazie ai nostri modelli di calcolo termo-fluidodinamico e alla nostra esperienza, attraverso una serie di simulazioni andiamo ad individuare le fasature e le leggi d'alzata di aspirazione e scarico che consentono di ottenere i migliori risultati prestazionali in relazione alle altre caratteristiche del motore.
Oltre all'aspetto fluidodinamico lo studio viene fatto rispettando i vincoli meccanici (interferenza tra le valvole, interferenza tra le valvole e il pistone, sfarfallamento, ecc.) e gli eventuali vincoli imposti dal cliente, sia per problematiche di realizzazione, sia per motivi regolamentari (come può avvenire ad esempio in alcuni ambiti racing).
Lo studio delle camme viene fatto per soddisfare le specifiche esigenze prestazionali del cliente, quindi, compatibilmente con le possibilità del motore e con i vincoli imposti, si orienterà lo sviluppo per ottenere i miglioramenti proprio nel campo di funzionamento desiderato dal cliente.
L'attività viene svolta sia per costruttori, preparatori e team che vogliono effettuare uno sviluppo racing del motore, consentendogli di ricercare il massimo miglioramento possibile con il nostro supporto, senza avventurarsi in lunghi e costosi tentativi, sia per le aziende che stanno sviluppando un motore di produzione e hanno necessità di avere un progetto delle camme che gli consenta di raggiungere target prestazionali specifici a determinati regimi di rotazione, come ad esempio può essere per utilizzi stradali o per motori destinati ad impiego industriale o come generatori.
DATI NECESSARI
Per svolgere l'analisi e la progettazione termo-fluidodinamica del motore e dei suoi componenti si devono semplicemente rilevare i dati tecnici che caratterizzano il motore e che sono necessari per effettuare la simulazione fluidodinamica del suo funzionamento.

Si tratta delle caratteristiche principali del motore e di rilievi per lo più geometrici che possono essere fatti anche da chi ha una minima conoscenza motoristica.

A seguire vi mostriamo una sintesi dei dati necessari, che potrete poi ritrovare nelle apposite schede pdf
DATI PRINCIPALI MOTORE
cilindrata
n° cilindri
alesaggio
corsa
lunghezza biella
rapporto di compressione
ordine di scoppio
SISTEMA DI ASPIRAZIONE
cassa filtro o airbox manicotto tra airbox e alimentazione
Dati utili analisi e progettazione termo-fluidodinamica motori a 4 tempi racing e di produzione - by NT-Project Dati utili analisi e progettazione termo-fluidodinamica motori a 4 tempi racing e di produzione - by NT-Project
volume o dimensioni principali
diametro aree di ingresso e uscita
diametro e lunghezza
cornetto di aspirazione carburatore o corpo farfallato
Dati utili analisi e progettazione termo-fluidodinamica motori a 4 tempi racing e di produzione - by NT-Project Dati utili analisi e progettazione termo-fluidodinamica motori a 4 tempi racing e di produzione - by NT-Project Dati utili analisi e progettazione termo-fluidodinamica motori a 4 tempi racing e di produzione - by NT-Project
diametro e lunghezza diametro del venturi
diametro ingresso
lunghezza totale
diametro ingresso
diametro uscita
lunghezza totale
collettore di aspirazione
Dati utili analisi e progettazione termo-fluidodinamica motori a 4 tempi racing e di produzione - by NT-Project diametro e lunghezza media
TESTATA
condotti entro-testa
Dati utili analisi e progettazione termo-fluidodinamica motori a 4 tempi racing e di produzione - by NT-Project
diametri di ingresso e uscita e lunghezza media dei condotti entro-testa di aspirazione e scarico
DISTRIBUZIONE
ASPIRAZIONE   SCARICO
n° valvole per cilindro   n° valvole per cilindro
diametro delle valvole   diametro delle valvole
alzata massima   alzata massima
apertura valvola prima del PMS   apertura valvola prima del PMI
chiusura valvola dopo il PMI   chiusura valvola dopo il PMS
SISTEMA di SCARICO
marmitta
Dati utili analisi e progettazione termo-fluidodinamica motori a 4 tempi racing e di produzione - by NT-Project
diametro di ingresso e di uscita di ogni tratto
lunghezza media di ogni tratto
silenziatore
Dati utili analisi e progettazione termo-fluidodinamica motori a 4 tempi racing e di produzione - by NT-Project volume totale o dimensioni esterne per quantificarlo schema geometria interna con diametro e lunghezza dei tubi presenti

I disegni mostrati sono puramente indicativi in quanto i dati possono essere forniti anche con semplici schizzi o con le sole misure richieste. Importante è che i rilievi vengano fatti con attenzione in quanto maggiore è la precisione dei dati che ci vengono forniti e più accurato sarà il risultato dell'analisi e della progettazione.


Schede dati utili

MOTORE MONOCILINDRICO
MOTORE PLURICILINDRICO - MOTOCICLISTICO
MOTORE PLURICILINDRICO - AUTOMOBILISTICO


Risultati

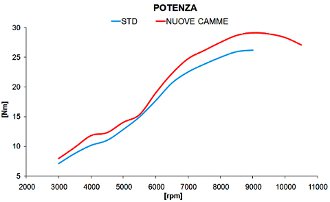

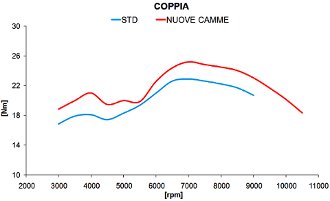

Attraverso i dati tecnici del motore viene innanzitutto effettuata l'analisi termo-fluidodinamica e viene analizzato in particolare il flusso di massa attraverso le valvole e il riempimento del motore. Sulla base di quanto emerge ed in relazione a dove il cliente desidera migliorare le prestazioni vengono studiate e simulate una serie di nuove fsature e leggi d'alzata sino ad individuare quelle che massimizzano le prestazioni del motore nel campo di funzionamento desiderato.
Progettazione termo-fluidodinamica camme alzate e fasature motore a 4 tempi - by NT-Project Progettazione termo-fluidodinamica camme alzate e fasature motore a 4 tempi - by NT-Project

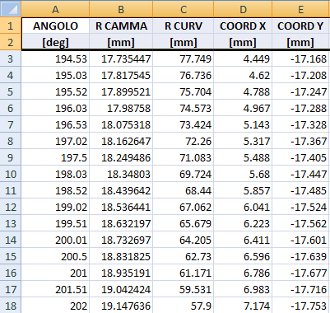

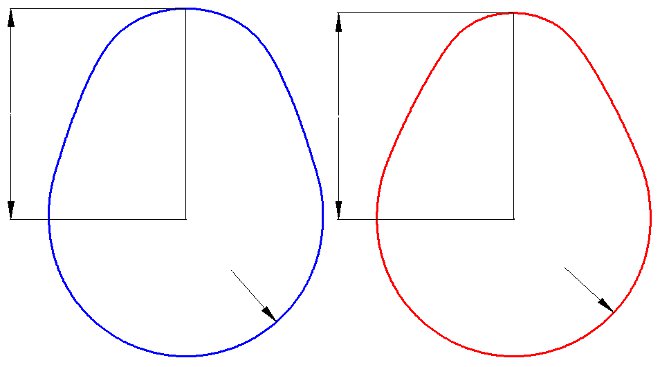

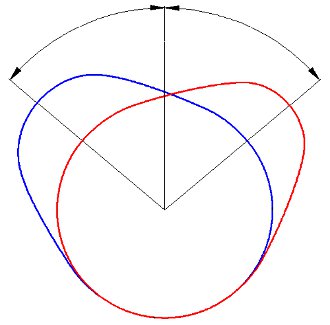

Individuate le nuove fasature e leggi d'alzata, sulla base delle caratteristiche del sistema di distribuzione vengono calcolati i nuovi profili delle camme di aspirazione e scarico che vengono forniti al cliente sia in formato numerico in coordinate cartesiane e polari, sia in un disegno CAD. Grazie a questi dati e disegni il cliente potrà procedere alla realizzazione dei nuovi lobi senza alcuna difficoltà
Progettazione termo-fluidodinamica camme alzate e fasature motore a 4 tempi - by NT-Project
Progettazione termo-fluidodinamica camme alzate e fasature motore a 4 tempi - by NT-Project Progettazione termo-fluidodinamica camme alzate e fasature motore a 4 tempi - by NT-Project
L'entità del progresso prestazionale che si può ottenere dipende in primo luogo dal livello del motore da cui si parte ed in secondo luogo dai vincoli progettuali e realizzativi che ci vengono imposti. Certamente grazie alla nostra tipologia di studio progettuale potete individuare la migliore soluzione possibile senza dover procedere per tentativi, a tutto vantaggio di tempi e costi, inoltre in ambito racing dove il livello è molto elevato se anche vi è un ristretto margine, potete individuarlo e avere quindi quell'incremento prestazionale che può fare la differenza.
